Uma ampla gama de testadores de segurança de instalações elétricas multifuncionais, adequados para testar instalações elétricas em usinas, em subestação, hospitalares, residenciais, comerciais e industriais.
As ferramentas oferecem uma solução versátil para praticamente todos os testes de segurança elétrica de instalações, combinando uma variedade de funcionalidades e recursos em um único dispositivo robusto, aprimorado com uma infinidade de acessórios até mesmo para as aplicações mais especializadas.
Instalação elétrica BT

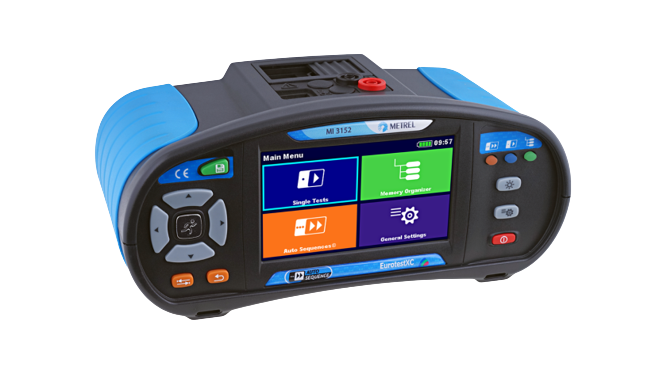

O MI3152 Permite testes completos de segurança elétrica em instalação de acordo com as normas NBR 5410 (ver capítulo 7) e IEC/EN 61557 e testes AUTO SEQUENCE de sistemas de aterramento TN e TT ampliados com medição de resistência de isolamento com tensão de teste de até 2,5 kV. Monitoramento de tensão on-line, teste de sequência de fase, teste de varistor, medição de resistência de terra com método de 3 fios e 2 pinças e medição de iluminância, medição de corrente TRMS até testes RCD, testes de impedância de linha e loop como bem como teste de diagnóstico possibilitado pelo cálculo dos índices PI e DAR.
Aplicações
- Instalação de Predial Baixa Tensão (BT)
- Aterramento e proteção contra raios (SPDA)
- Qualidade de energia
- Segurança de quadros elétricos
- Instalações provisórias – Segurança Elétrica
- Equipamento de Abastecimento de Veículos Elétricos
- Instalações para salas médicas e cirúrgicas
Funções de medição
- Resistência de isolamento com tensão CC de 50 V a 2500 V e PI, cálculo DAR;
- Teste do varistor;
- Continuidade de condutores PE com corrente de teste DC de 200 mA com mudança de polaridade;
- Continuidade de condutores PE com corrente de teste de 7 mA sem disparo do RCD;
- Impedância de linha/loop combinada também em uma função Z AUTO;
- Impedância de loop com função Trip Lock RCD;
- Medições de tensão e frequência TRMS;
- Sequência de fases;
- Medição de potência e THD (até o 12º harmônico);
- Ensaio RCD (geral e seletivo, tipo AC, A, F, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
- Resistência à terra (método de 3 fios e 2 grampos);
- Resistência de terra específica com adaptador Ro (opção);
- Correntes de fuga e carga TRMS (opção);
- Iluminação (opcional);
- Impedância de loop de alta resolução (mΩ) (opção);
- EVSE AUTO SEQUENCEs e inspeções de funções;
- Determinação da localização dos cabos (opção);
- Suporte para leitor de QR e/ou código de barras (opcional).
Alicate amperímetro

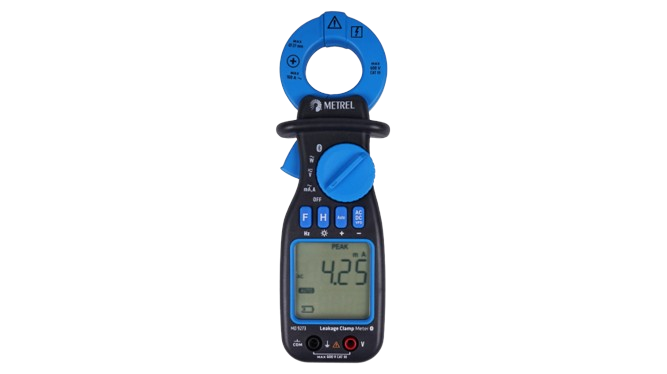

O alicate amperímetro MD 9273 possui a nova expansão habilitada para Bluetooth para os testadores multifuncionais Metrel MI 3155, MI 3152 e MI 3325. Quando usados juntos com os certificadores, formam uma equipe para medir dados a uma distância segura. Os instrumentos multifuncionais podem gravar a corrente de irrupção da medição MD 9273 e exibir dados em forma de tabela ou gráfico, ou podem ser usados para gerar um sinal de 128 Hz que o MD 9273 pode filtrar e seguir para rastreamento de cabos.
Laudo de instalações elétricas para AVCB
O MI3340 possibilita a análise e confirmação da segurança elétrica em sistemas de energia de baixa tensão até 1 000 V CA e 1 500 V CC.
- Teste automático (Continuidade + Resistência de isolamento + Vazamento alternativo)
- Continuidade da terra protetora 200mA;
- Resistência de isolamento (Riso, Riso-S) 50V, 100V, 250V, 500V;
- Corrente condutora de proteção (Contínua, Residual, Alternativa);
- Corrente de fuga de toque (Direta, Alternativa);
- Corrente de fuga produzida por uma entrada flutuante, corrente PE (Direta, Residual);
- Corrente de fuga produzida por uma entrada flutuante, corrente de toque (direta);
- Vazamentos & Energia (Itou, Idiff, P, S, Q, PF, THDu, THDi, CosØ, I, U);
- Corrente de fuga ponto a ponto (direta)
- Potência (P, S, Q, PF, THDu, THDi, CosØ, I, U);
- Teste PRCD, (2 polos, 3 polos, K/Di (varistor), S (3 polos)), S+;
- Teste PRCD (condutor PE, condutor aberto, sonda PE);
- Teste RCD (tipo A, AC, B, B+, F);
- Teste de IC-CPD (EV-RCD, condutor de PE);
- Tensão, SELV/PELV;
- Teste de soquete;
- Teste de polaridade / polaridade ativa;
- EVSE Teste diagnóstico;
- Inspeções funcionais.
Medição de cabine primária.

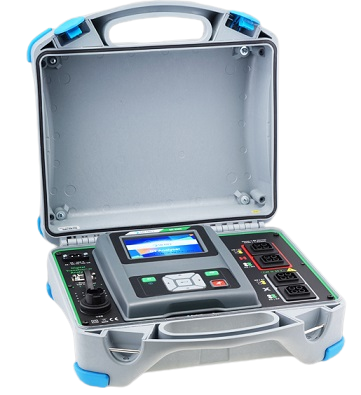

O MI 3280 é um analisador de transformadores capaz de realizar medições de relação de transformação, resistência de enrolamento, desvio de fase, desvio da relação de transformação e corrente de excitação. Este instrumento tem capacidade de trabalhar com transformadores de potência (força e distribuição) e também com transformadores de instrumentação (TP’s e TC’s).
Certificador de instalação elétrica

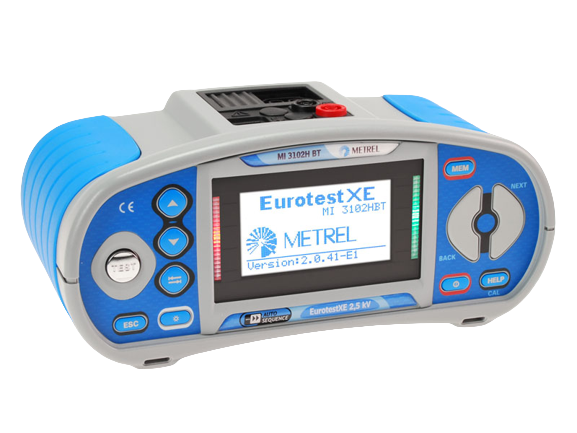

O Certificador de Instalação Elétrica MI3102 executa um conjunto completo de testes de segurança de acordo com as normas NBR 5410 e IEC EN 61557. O testador de instalação elétrica MI 3102BT suporta Sequências automáticas de testes em sistemas de aterramento TN, TT e IT. Medições de resistência de aterramento por 3 fios /2 alicates, resistência de isolamento com 50V à 1kV DC, continuidade do condutor de proteção e medição de resistividade do solo (opcional). Permitindo o monitoramento de tensão na linha, teste de sequência de fase, medição de corrente fuga e de carga TRMS, medição de impedâncias de linha e de circuito.

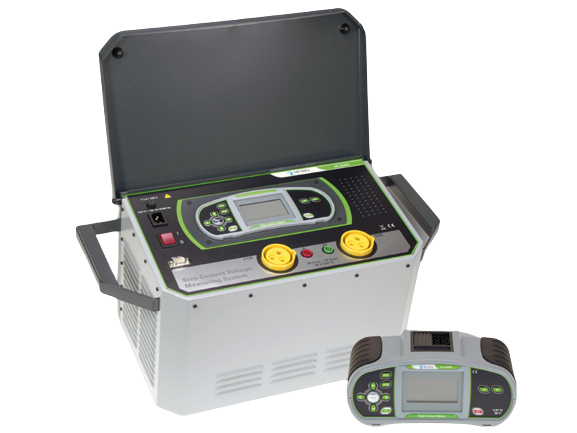

Sistema de Medição de Tensão de Passo e Toque
O Sistema de medição de tensão de Passo e Toque é composto por uma Estação (MI 3295 S) e um Instrumento Medidor (MI 3295 M) e destina-se a realizar os seguintes testes e medições:
– Tensão de passo
– Tensão de toque
– Resistência de aterramento
– Resistividade do solo
O aparelho está equipado com todos os acessórios necessários para a realização confortável dos testes.
Segurança elétrica

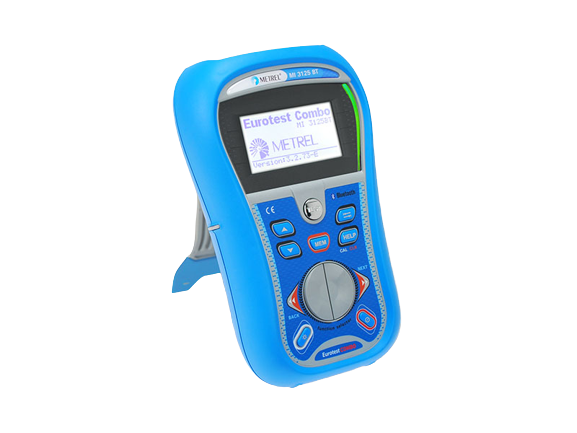

A MI 3125BT-BR é um testador de segurança de instalação elétricas multifuncional que se distingue pelo design leve e de usabilidade. Características integradas de fusíveis e RCDs, telas de ajuda, e LEDs verde/vermelho da aprovação ou reprovação de avaliação dos resultados dos testes, monitor de tensão em linha, o MI 3125BT-BR é ideal para o teste fácil e rápido de instalações eléctricas.
Medidor de resistência de isolação e resistência de aterramento – MI3288
O testador de resistência de terra Metrel MI 3288 é um instrumento de teste portátil destinado à medição de resistência à terra, resistência específica à terra, potencial de terra, tensões de passo e toque, resistência de isolamento e continuidade de condutores de proteção de vários objetos energéticos e não energéticos.
O testador permite o método de medição da resistência à terra de 4 fios em combinação com uma garra, medição da resistência à terra de duas garras, medição da resistência à terra específica de 4 fios e medição de corrente TRMS.
Corrente máxima de teste 2 A 4 fios
