Os Ensaios Obrigatórios da ABNT NBR 5410 e sua Relação com a ABNT NBR IEC 61557: Segurança Elétrica Comprovada na Prática.
· admin · 7 min de leitura
A segurança das instalações elétricas não depende apenas de um projeto bem elaborado ou de uma execução cuidadosa. Ela precisa ser comprovada por meio de ensaios e verificações que demonstrem, de forma objetiva, que os sistemas de proteção funcionarão adequadamente durante toda a vida útil da instalação. É exatamente por esse motivo que a ABNT NBR 5410, norma que rege as instalações elétricas de baixa tensão no Brasil, estabelece em seu Capítulo 7 a obrigatoriedade de inspeções e ensaios antes da energização e durante intervenções significativas na instalação.
Entretanto, surge uma questão fundamental: como garantir que os instrumentos utilizados nessas medições sejam tecnicamente confiáveis? A resposta está na série ABNT NBR IEC 61557, equivalente nacional da norma internacional IEC 61557, que define os requisitos de desempenho, precisão e segurança dos equipamentos destinados aos ensaios de proteção elétrica.
Embora as duas normas possuam objetivos distintos, elas são complementares. Enquanto a NBR 5410 determina quais ensaios devem ser realizados, a NBR IEC 61557 estabelece como os instrumentos devem se comportar para que os resultados obtidos sejam válidos e confiáveis.
Continuidade dos condutores de proteção e equipotencialização
O primeiro ensaio previsto pela NBR 5410 consiste na verificação da continuidade dos condutores de proteção (PE) e dos condutores de equipotencialização.
Esse teste tem como finalidade garantir que todas as massas metálicas, barramentos de proteção e conexões equipotenciais estejam eletricamente interligados com baixa resistência. Em caso de falha de isolamento, essa continuidade permitirá a circulação da corrente de defeito necessária para a atuação dos dispositivos de proteção.
A ABNT NBR IEC 61557-4 estabelece os requisitos dos instrumentos destinados a essa medição. A norma especifica características como corrente mínima de ensaio, precisão admissível e influência das condições ambientais sobre a medição.
Na prática, esse teste é indispensável em quadros elétricos, sistemas de aterramento, barramentos de equipotencialização principal e suplementar, estruturas metálicas e sistemas fotovoltaicos.
Resistência de isolamento
Outro ensaio obrigatório previsto na NBR 5410 é a medição da resistência de isolamento entre condutores vivos e entre condutores vivos e terra.
O objetivo é verificar se os cabos, equipamentos e componentes da instalação possuem isolamento suficiente para evitar fugas de corrente que possam provocar choques elétricos, incêndios ou atuações indevidas dos dispositivos diferenciais residuais (DR).
A norma ABNT NBR IEC 61557-2 define as características dos megômetros utilizados nesse tipo de ensaio. Entre os requisitos estão as tensões padronizadas de teste, normalmente 250 V, 500 V e 1000 V, além da precisão mínima exigida para leitura dos valores de resistência.
Em instalações comerciais, industriais e prediais, esse ensaio é considerado uma das verificações mais importantes para garantir a integridade da instalação antes da energização.
Separação entre circuitos
A NBR 5410 também exige a verificação da separação adequada entre circuitos, especialmente quando são utilizadas medidas de proteção por separação elétrica ou circuitos SELV e PELV.
Esse procedimento busca assegurar que não exista contato acidental entre circuitos de diferentes níveis de tensão ou diferentes sistemas de proteção.
Embora não exista uma parte específica da IEC 61557 dedicada exclusivamente a esse ensaio, sua execução normalmente utiliza recursos de medição de isolamento em conformidade com a ABNT NBR IEC 61557-2, garantindo a confiabilidade do resultado.
Resistência de aterramento
A eficácia do sistema de aterramento é fundamental para a proteção contra choques elétricos e sobretensões.
A NBR 5410 exige a verificação da resistência do eletrodo de aterramento sempre que necessário para comprovar o atendimento das condições de proteção adotadas.
Para esse ensaio, aplica-se a ABNT NBR IEC 61557-5, que estabelece os requisitos para os terrômetros utilizados na medição da resistência de aterramento.
A norma define critérios relacionados à exatidão, imunidade a interferências externas e métodos de medição adequados para garantir resultados confiáveis mesmo em ambientes industriais sujeitos a ruídos elétricos.
Impedância da malha de falta
Entre os ensaios mais importantes previstos pela NBR 5410 está a medição da impedância do circuito de falta.
Esse teste verifica se a corrente de curto-circuito presumida será suficiente para promover o desligamento automático da alimentação dentro dos tempos de segurança exigidos pela norma.
A ABNT NBR IEC 61557-3 especifica os requisitos dos instrumentos destinados à medição da impedância de loop e da impedância de linha.
Seu objetivo é assegurar que os valores medidos possuam precisão suficiente para determinar corretamente a capacidade de atuação de disjuntores e fusíveis.
Esse ensaio é particularmente importante em instalações com grandes extensões de cabos, onde a impedância pode comprometer a atuação dos sistemas de proteção.
Funcionamento dos dispositivos DR
Os dispositivos diferenciais residuais constituem uma das principais medidas de proteção contra choques elétricos.
A NBR 5410 determina a obrigatoriedade de ensaiar esses dispositivos para verificar seu correto funcionamento.
A parte correspondente da série é a ABNT NBR IEC 61557-6, que estabelece os requisitos aplicáveis aos instrumentos destinados ao ensaio de dispositivos diferenciais residuais em sistemas TT, TN e IT.
Esses instrumentos devem ser capazes de medir parâmetros como:
-
Corrente diferencial de disparo;
-
Tempo de atuação;
-
Tensão de toque;
-
Funcionamento em diferentes ângulos de fase.
Na prática, esse teste demonstra se o DR realmente abrirá o circuito dentro do tempo exigido para proteger pessoas contra choques elétricos perigosos.
Sequência de fases
Em instalações trifásicas, a NBR 5410 prevê a verificação da sequência de fases sempre que aplicável.
Esse ensaio evita problemas operacionais em motores elétricos, bombas, compressores e outros equipamentos rotativos.
A ABNT NBR IEC 61557-7 estabelece os requisitos para indicadores e medidores de sequência de fases, garantindo a confiabilidade da identificação do sentido correto de rotação.
Conclusão técnica
A grande contribuição da série ABNT NBR IEC 61557 é transformar as exigências da NBR 5410 em resultados mensuráveis e rastreáveis. Em outras palavras, a NBR 5410 define o que deve ser verificado; a NBR IEC 61557 garante que os equipamentos utilizados sejam capazes de fornecer medições tecnicamente válidas.
Para engenheiros eletricistas, técnicos, inspetores, peritos judiciais e gestores de manutenção, utilizar instrumentos conformes à IEC 61557 não é apenas uma recomendação técnica. É uma demonstração de conformidade normativa, confiabilidade metrológica e responsabilidade profissional.
Conheça os Novos Lançamentos da Metrel para Inspeções Conforme NBR 5410 e IEC 61557
Se a sua responsabilidade é emitir laudos, executar comissionamentos, realizar manutenções preventivas ou comprovar conformidade normativa, os novos equipamentos da Metrel foram desenvolvidos exatamente para essa realidade.

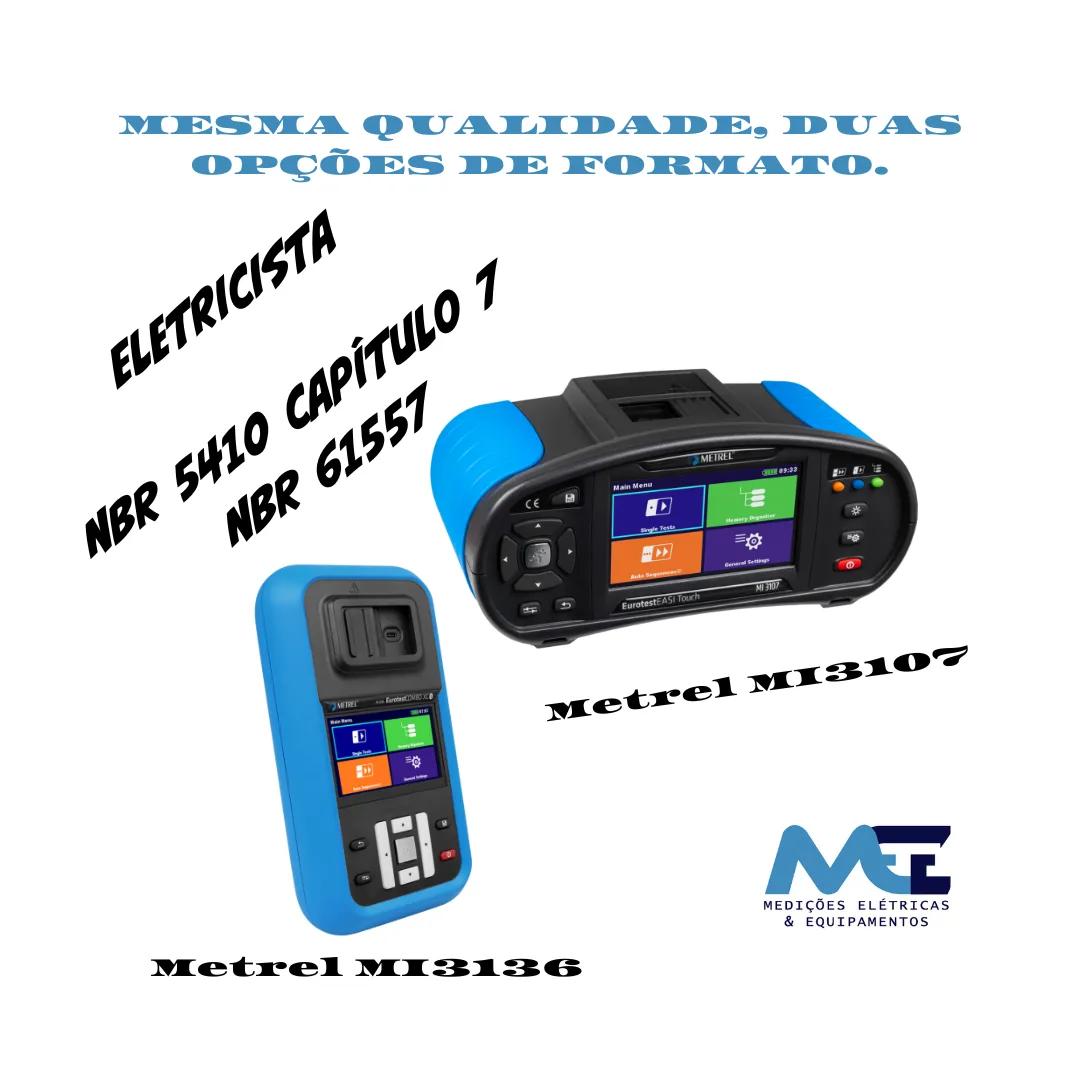

MI 3136 Eurotest COMBO XC
O novo MI 3136 Eurotest COMBO XC reúne em um único instrumento todos os ensaios exigidos pelas normas NBR 5410 e NBR IEC 61557.
Entre seus recursos destacam-se:
-
Continuidade de condutores de proteção;
-
Resistência de isolamento;
-
Impedância de loop e linha;
-
Corrente de curto-circuito presumida;
-
Testes completos de DR;
-
Resistência de aterramento;
-
Sequência de fases;
-
Registro digital de resultados;
-
Geração de documentação técnica para inspeções.
É a solução ideal para empresas de engenharia, inspeção predial, manutenção industrial, instalações fotovoltaicas e profissionais que necessitam de máxima produtividade em campo.
MI 3107 EurotestEASI Touch
Para profissionais que desejam simplicidade operacional sem abrir mão da conformidade normativa, o MI 3107 EurotestEASI Touch oferece uma experiência moderna baseada em tela touchscreen intuitiva e fluxos guiados de inspeção.
Destaques:
-
Interface gráfica amigável;
-
Sequências automáticas de teste;
-
Testes completos conforme IEC 61557;
-
Aplicações residenciais, comerciais e prediais;
-
Redução do tempo de inspeção;
-
Menor curva de aprendizado para equipes técnicas.
Mais do que medir, é comprovar conformidade
Hoje o mercado exige mais do que simples medições. É necessário comprovar tecnicamente a segurança da instalação, apresentar evidências documentadas e demonstrar aderência às normas vigentes.
Com os novos MI 3136 Eurotest COMBO XC e MI 3107 EurotestEASI Touch, a Metrel entrega exatamente o que inspetores, engenheiros, peritos e gestores precisam: resultados confiáveis, conformidade com a série IEC 61557 e total aderência aos ensaios exigidos pela ABNT NBR 5410.
